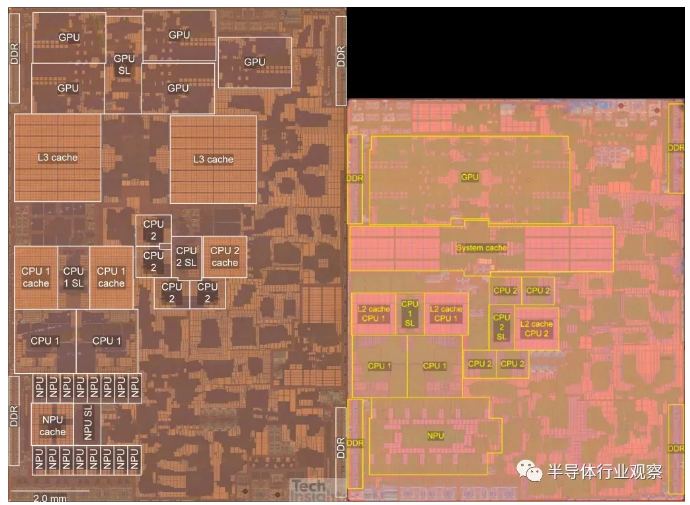

近日，TechInsights 發布了 A15 的die shot，在 SkyJuice 的幫助下，我們今天正在對其進行分析。整體來看，A15的die尺寸從上一代的 87.76mm2 顯著增加到 107.7mm2，晶體管也從118億增加到150億。其實在蘋果的發布會上，他們對A15的討論并沒有那么令人印象深刻。最令人失望的方面是缺乏 CPU 增加的評價。盡管如此，這一代芯片還是有很多變化。AnandTech已經對 A15 SOC 進行了初步審查，結合芯片分析，可以收集到許多有趣的細節。（查看anandtech的文章，點擊《蘋果A15芯片評測：CPU和GPU提升驚人》查看》。

　　第一個可以確認的細節是工藝密度沒有變化。單個 SRAM 單元保持不變，LPDDR4x PHY 的大小也相同。這可能證實了 Apple 使用的是 N5P 而不是一些推測的 N4 流程。

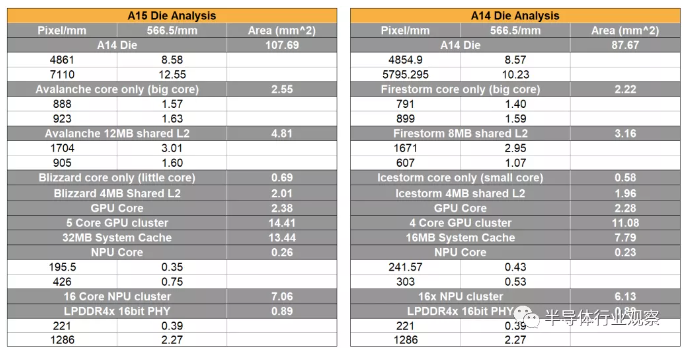

　　總芯片面積增加了 22.8%，但不同的 IP 塊有所不同。共享級緩存是最大的貢獻者。ISP 看起來也經過高度修改，但我們這里沒有測量值。NPU 仍然是 16 核，但在架構上對內核和共享邏輯進行了更改，以帶來可觀的性能提升。盡管大核缺乏IPC收益，但大核還是有一些變化。

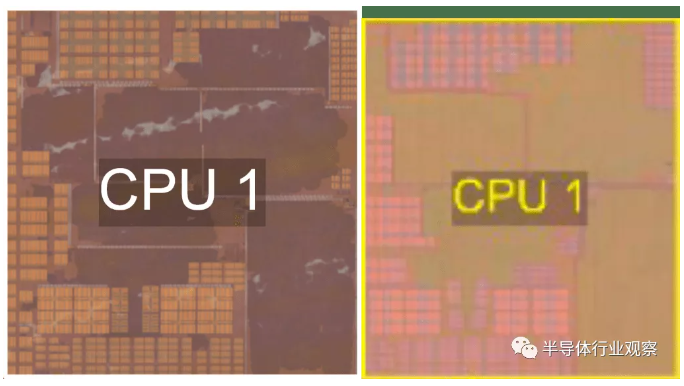

　　盡管這代芯片是 Apple 產品有史以來最小的 IPC 增益，但其核心顯然已重新設計。最大的兩個變化與 MMU 和緩存有關。布局明顯不同，Core+L1面積增加了15.26%。Anandtech發現 L1 緩存發生了有趣的變化。

　　在性能核心上，我還看到 L1 速度發生了一些變化，因為它似乎能夠對緩存行進行 1 周期訪問，只要它們在同一頁面中，對緩存行進行相同類型的訪問A14 需要 3 個周期。

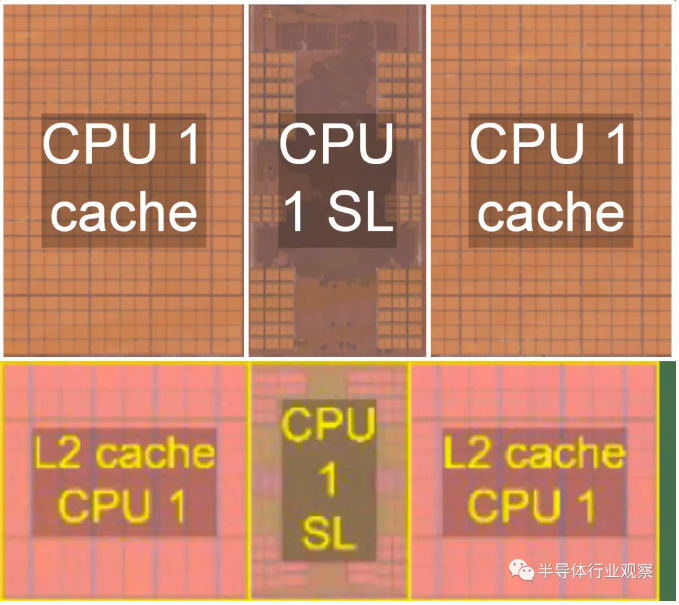

　　共享 L2 緩存從 8MB 增加到 12MB。盡管有一半的內核，但這與 M1 相同。Anandtech發現訪問延遲從 16 個周期增加到 18 個周期。在大小與延遲之間進行權衡似乎非常值得。與 A14 相比，共享 L2 緩存塊的大小增加了 52%。

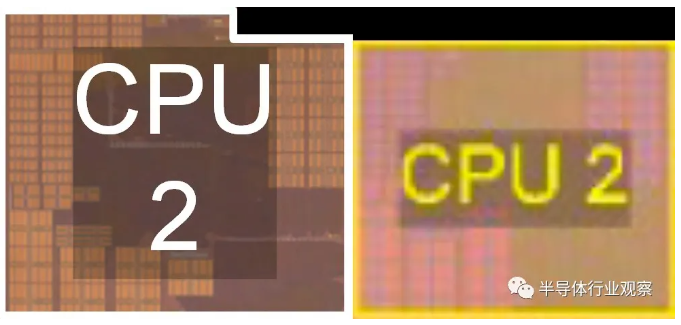

　　小核心暴雪在規模上增長了18.6%，但性能提升了23%。L2 核心仍為 4MB，但略有增加 2.5%。Apple Blizzard 核心現在的性能與使用 2 年的 Android SOC 中的大型 A76 核心相當。

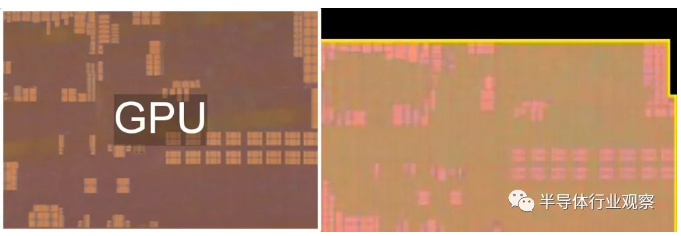

　　蘋果真正專注于 A15 的 GPU。Apple 發布了一下這段視頻，其中詳細介紹了一些架構變化。其中包括將 M1 GPU 內核中的 FP32 ALU 加倍。Apple 還引入了有損可渲染紋理，可節省內存和帶寬，支持稀疏深度和模板紋理，以及新的 SIMD 隨機和填充指令。盡管發生了所有這些變化，但內核的大小僅增加了 4.4%。

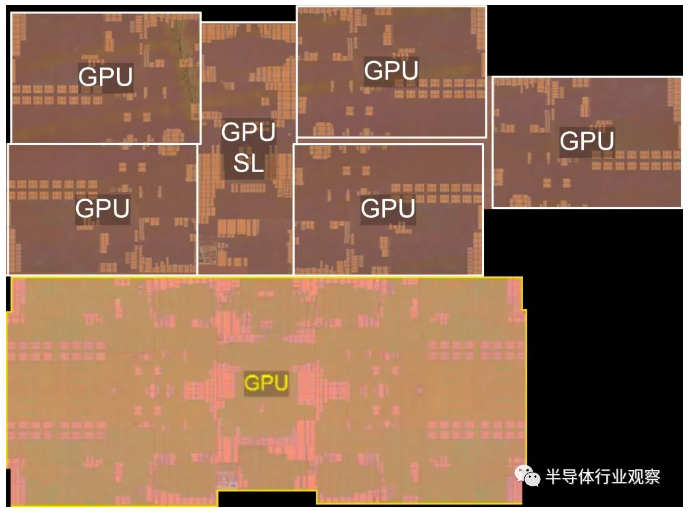

　　整個 GPU 的大小增加了 30%。這主要是由于第 5個GPU 核心和對共享邏輯的更改。即使禁用了第5個核心，性能仍然有相當大的提升。盡管內存帶寬沒有增加，但新的更大的 GPU 實現了巨大的性能提升。蘋果似乎正在尋求與 AMD 的 Infinity Cache 類似的策略。

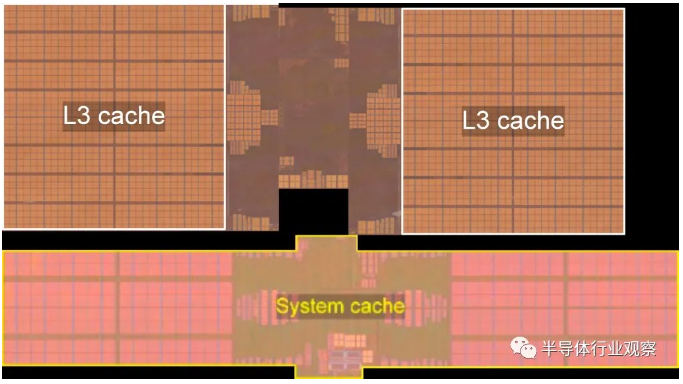

　　最大的單一區域貢獻者是系統緩存。它從 16MB 增加到 32MB。這有助于保持 A15 的各種 IP 塊的供給。這篇文章只是 SkyJuice die 分析的一個簡短總結。你們還注意到die shot的一部分是什么？請留言討論！
