摘 要： 為了提高RFID讀寫器的群讀能力、輻射范圍、讀取率，讀取標簽時不受標簽方位的影響，本文基于Impinj R2000讀寫器芯片，使用RFMD公司生產的RF1604DS芯片完成了一款4天線端口讀寫器核心模塊的硬件設計。該模塊符合ISO18000-6C等物聯網相關主流標準，工作頻率范圍為860 MHz~960 MHz可調，各天線輸出端輸出功率大于30 dBm，可實現遠距離讀寫標簽。通過專用測試工具對模塊內部寄存器進行相關設置后，可以實現4天線的讀、寫操作功能。最后，通過信號分析儀對各天線端在不同功率需求下進行了現場測試，同時在應用現場進行了實際應用。結果表明：4個天線端功率輸出功率高，輻射范圍大，讀取標簽距離遠，能滿足實際需求，具有很好的市場前景。
關鍵詞： 超高頻射頻識別；讀寫器模塊；R2000；4天線；RF1604DS
0 引言
射頻識別技術（RFID）是一種利用無線射頻技術在讀寫器和標簽之間進行非接觸雙向數據傳輸，以達到目標識別和數據交換目的的自動識別技術[1]。近年來，超高頻射頻識別技術（UHF）發展迅速，在國內，UHF RFID的實際應用已涉及多個方面[2-3]。目前，已有一大部分企業自主研發出UHF讀寫器，如西安航天自動化股份有限公司、深圳遠望谷、深圳拙進等公司。
傳統RFID讀寫器僅限于單通道或2通道讀取標簽，這使得RFID讀寫器群讀能力、輻射范圍、讀寫方位等受限。因此，本文設計出4天線RFID讀寫器核心模塊，目的是提高RFID讀寫器的群讀能力、輻射范圍，讀取標簽時不受標簽方位的影響，實現瞬間內讀取多張標簽，提高讀取標簽數量，以保證識別率，使用戶在較少設備下實現高性能的讀取效果，為用戶節省應用成本。
本文使用Impinj R2000讀寫器芯片完成標簽的讀、寫操作。為了提高射頻信號的功率，外部使用了功率放大器以增加射頻信號的發射功率。為了實現4天線射頻信號的輸入、輸出，采用了RFMD公司生產的RF1604芯片作為射頻開關。最后，根據現場需要，通過信號分析儀對各個天線在不同功率設置下進行了現場測試。測試結果表明：4個天線端功率輸出均能滿足現場需求，性能良好，符合設計要求。
1 RFID系統概述
典型的射頻識別系統一般由RFID標簽、RFID讀寫器、外置天線、應用軟件系統及執行機構等部分組成。其工作原理如圖1所示。
RFID系統的基本工作原理是[1-2]：RFID讀寫器可以通過外置天線發射出某一特定頻段的射頻信號；當攜帶載體信息的RFID標簽進入到讀寫器的讀寫區域時，在RFID標簽內會耦合產生感應電流，進而將RFID標簽激活，從而使得RFID標簽攜帶的載體信息通過其內置天線發射出去；當RFID天線接收到此信號時，將此信號傳送到RFID讀寫器進行解碼操作，完成了標簽的讀操作；RFID讀寫器可將解碼后得到的信息傳送到后臺應用軟件系統進行識別，進而可以控制相關執行機構的動作，以達到自動識別、自動執行的目的。
2 讀寫器核心模塊設計
2.1讀寫器模塊架構

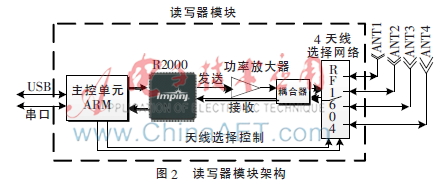

4天線讀寫器模塊架構主要由以下模塊組成[4-5]：Impinj R2000讀寫器芯片；主控單元ARM；功率放大器；射頻耦合器；4天線選擇網絡RF1604；各通信接口。具體如圖2所示。
2.2 RF1604簡介
RF1604是RFMD公司推出的新型單極四投（SP4T）開關，專為要求極低插入損耗、高功率處理能力和最低直流耗能的開關應用設計。
RF1604采用非常小巧的2.5 mm×2.5 mm、12引腳且無鉛的QFN封裝。其工作電壓為2.2 V~2.7 V，推薦工作電壓為2.5 V。在0.5 GHz~1.0 GHz時，RF1、RF2、RF3、RF4的插入損耗為0.4 dB~0.55 dB，最大控制功率為+36 dBm。
RF1604封裝圖如圖3所示。
各引腳功能如表1所示。
4天線選擇控制信號真值表如表2所示。
2.3 射頻輸出硬件電路設計

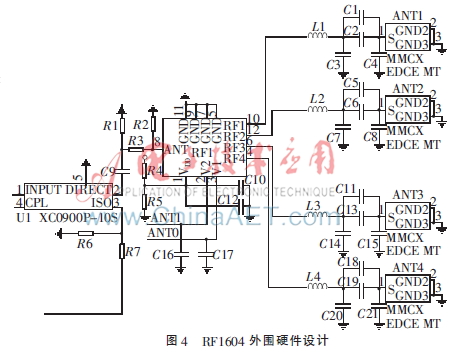

硬件電路設計如圖4所示，在射頻開關RF1604的射頻信號輸入、輸出端進行了阻抗匹配設計，在產品調試時可通過信號分析儀測得的射頻功率信號，通過調節線路上的阻容元件以實現輸入、輸出的阻抗匹配操作，保證信號在傳輸過程中能夠實現最大功率傳輸。
2.4 射頻輸出PCB設計
射頻信號在傳輸過程中，對PCB板的設計提出了更好的要求。如果設計不當，工作時會使電路板內的電源電壓和地電平產生波動，導致信號波形產生尖峰過沖、衰減震蕩、反射、串擾等問題，嚴重影響產品的穩定性和功能[6]。
因此，為了減小射頻信號傳輸線路上的回波損耗及消除串擾，在設計PCB時，從布局、布線兩個方面進行設計考慮。
另外，在布線時，采用了3W規則法。
2.5 基于ADS的系統仿真分析

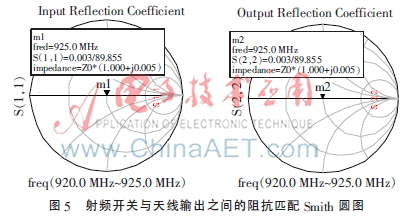

在設計時采用ADS軟件進行阻抗匹配分析，使得輸出獲得最大的功率信號，提高產品的設計成功率，如圖5所示。
由圖5的Smith圓圖可以看出，射頻開關與各天線輸出之間的線路阻抗匹配，滿足設計要求。
3 四天線工作軟件部分設置

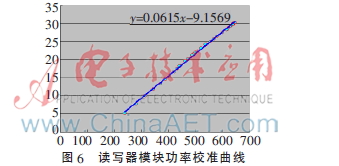

4天線UHF RFID讀寫器核心模塊設計完成后，軟件部分設置前向功率、反向功率，其校準曲線如圖6所示。
4 性能測試
RFID超高頻中國頻段為：920 MHz~925 MHz，根據實際現場需要，使用專用測試工具分別對1~4號天線的輸出功率、頻率設置為30 dbm、922.5 MHz。
為驗證4天線RFID讀寫器模塊的輸出功率，采用信號分析儀進行了現場測試，如圖7所示。
由圖7可以看出，4天線RFID讀寫器1~4號天線的輸出功率性能良好，輸出功率均能滿足設計要求。
采用矢量網絡分析儀測得超高頻RFID讀寫器模塊4個天線輸出端的Smith圓圖如圖8所示。
通過圖8可以看出，4天線RFID讀寫器4個天線輸出端在工作頻率為922 MHz時，其阻抗匹配接近50 Ω，符合設計要求。
另外，根據現場需求，對15 m以外的標簽進行了批量讀取，通過專用測試工具可以得到RFID讀寫器讀到的標簽類型及標簽數量，如圖9所示。
5 結論
為了提高RFID讀寫器的群讀能力、輻射范圍、讀取率，讀取標簽時不受標簽方位的影響，本文基于Impinj R2000讀寫器芯片，使用RFMD公司生產的RF1604DS芯片完成了一款4天線端口讀寫器核心模塊的硬件電路原理圖與PCB的設計。同時，對4天線工作時的軟件部分相關寄存器的設置進行了分析，最后通過信號分析儀對天線端在不同功率需求下進行了現場測試，測試結果表明：4天線UHF RFID讀寫器核心模塊具有良好的性能、輸出功率均能滿足現場需求，符合設計要求，具有很好的市場前景。
