隨著通信技術的快速發展，單一的調制方式和通信速度已經越來越不適應發展的要求。因此一些具有多種調制方式以及通信速率可變的芯片相繼產生了。Stel－1109就是其中之一，它是一種高集成度、高靈活性、支持突發傳輸?shù)母咚偃珨?shù)字調制芯片，可實現BPSK、QPSK、16QAM等調制方式，主頻高達165MHz，最高輸出中頻65MHz，數據速率可達10Mbps(BPSK)、20Mbps(QPSK)、40Mbps(16QAM)。該器件使用3.3V電壓，但可接收5V的控制輸入信號。內部有58個可讀寫寄存器，用來設置芯片的工作狀態、調制方式、數據速率、編碼方式等。自身帶有10bit的D/A變換器，將調制之后的數字信號直接轉換為模擬中頻信號，使用十分靈活方便。
1 Stel－1109內部組成
　　圖1給出Stel－1109的內部結構，主要由數據通路和控制單元組成。數據通路由比特編碼、碼元變換、兩個數據濾波通道(I、Q)組成。每個通道都包含有Nyquist濾波器、內插濾波器和調制器?？刂茊卧煽偩€接口單元(BIU)、時鐘產生器和數控振蕩器(NCO)組成。

1.1 數據通路介紹
1.1.1 比特同步模塊

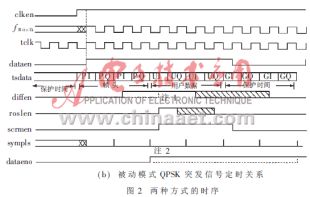

　　比特同步模塊的作用就是鎖定輸入數據并使其與比特時鐘同步。同步有兩種方式：外部數據被Stel－1109內部比特時鐘的下降沿鎖定，稱為主動方式；外部數據由外部時鐘上升沿鎖定，稱為被動方式。當為主動方式時，f_Bitclk受clken控制，當clken為低電平時，f_Bitclk沒有輸出。圖2給出兩種方式的時序。

1.1.2 比特編碼模塊
　　比特編碼模塊接收來自比特同步輸出的數據流，且由數據使能信號dataen控制數據流的輸入。該模塊可實現擾碼(Scrambler)編碼和R－S(Reed－Solomon)編碼，并分別有兩個使能控制信號scrmen和roslen控制編碼的選擇。這些使能信號既可由硬件產生，也可通過軟件對相應寄存器配置來實現對編碼功能的允許和禁止。擾碼編碼長度24位，由初始碼和掩碼兩部分組成，根據系統要求確定生成多項式，并計算得到掩碼的值。而初始碼和掩碼分別寫入寄存器R30H～R32H和R33H～R35H。
1.1.3 碼元變換單元

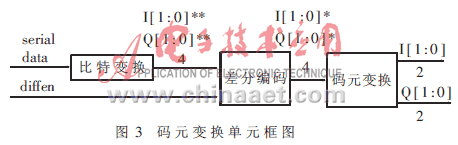

　　該單元如圖3所示，包含比特變換、差分編碼、碼元變換。它將比特編碼輸出的串行數據比特變換成為碼元，不同的調制方式每個碼元的比特?cái)?shù)不同。

　　比特變換單元將串行數據比特變換為碼元比特，(每個碼元包括四個輸出比特I₁、I₀、Q₁、Q₀)。對于BPSK調制方式，輸入的每比特b₀對應的碼元變換結果為I₁＝I₀＝Q₁＝Q₀＝b₀，即四個比特相等。對于QPSK調制方式，則每兩個比特(b₁、b₀)形成一個碼元，變換結果為I₁＝I₀＝b₀，Q₁＝Q₀＝b₁或者為I₁＝I₀＝b₁，Q₁＝Q₀＝b₀兩種組合。對于16QAM調制方式，每四個比特形成一個碼元，根據I、Q的次序共有八種組合。而碼元變換則根據選定的調制星座圖把碼元比特映射成為相應的星像點，這些選擇都可通過配置相應的寄存器進行選擇。
1.1.4 有限脈沖響應濾波器和內插濾波器
　　有限脈沖響應濾波器(FIR)的主要作用是使經過濾波器后的信號邊帶頻譜最小。它是具有32個抽頭的線性相位響應對稱濾波器，根據系統帶寬要求確定濾波特性，從而計算出濾波系數。有16個10bit的可編程系數寄存器，以2進制補碼形式儲存濾波系數值，范圍為－512到＋511。
　　內插濾波器是3階可編程濾波器，它把信號采樣速率提高到與主時鐘頻率相同，從而平滑數據信號，濾除寄生的頻譜。通過編程可改變?yōu)V波器的內插因子和增益。
1.2 控制單元介紹
1.2.1 總線接口單元
　　總線接口單元包括58個可編程寄存器以及控制信號。rst是主復位信號，低有效，復位所有可編程寄存器。dsb、csel、wr控制信號完成存取操作，均為低有效。csel為片選信號，wr為讀寫控制信號，wr為低時是寫寄存器狀態，反之為讀寄存器狀態。dsb是寫控制信號，當片選信號csel有效且寫信號wr為低時，dsb信號由高變低之時，寫過程開始，在它變高之時，寫過程結束。
1.2.2 時鐘產生單元
　　輔助時鐘f_Aclk：在stel－1109內部，對于比特時鐘(f_Bitclk)，用時鐘使能信號來控制，當clken為低時，f_Bitclk沒有輸出，因此需一個輔助時鐘完成一些輔助操作，這一點在系統工作中很重要。其表達式如下：
　　
　　其中，2≤N≤15，改變參數N可輸出所需的頻率。
　　比特時鐘f_Bitclk：f_Bitclk是1109內部定時的標準信號，也可作為外部數據的定時信號，其表達式如下：
　　
　　其中，3≤N≤4095。當為16QAM調制時，K＝1；當為QPSK調制時，K＝2；當為BPSK調制時，K＝4。
數控振蕩器：產生調制用的正交中頻信號fCARR，由fcwsel[1..0]控制可產生三種頻率信號。其表達式如下：
　　
　　其中，F(xiàn)C是編程計數值。
　　以上簡要介紹了Stel－1109的內部結構和重要參數的設置，有興趣的讀者請參考有關資料。
2 在多進制正交擴頻編碼和調制中的應用

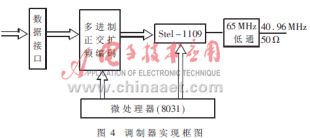

　　圖4示出了多進制正交擴頻編碼和QPSK調制實現的原理框圖。微處理器8031完成對系統的初始化，包括對Stel－1109芯片工作參數的配置和FPGA初始參數的裝載。同時微處理器還實現發送時序的產生以及系統的控制。多進制正交擴頻編碼是由FPGA和EPROM實現的。

　　Stel－1109設置為QPSK調制方式，主頻163.83MHz，f_Bitclk＝8.192MHz，分頻系數N＝9，碼元速率為4.096MHz，中頻輸出為40.96MHz。其地址和數據總線直接與系統控制單元接口，對其內部寄存器進行編程?？删幊碳拇嫫饔糜谠O(shè)置調制方式、碼元速率、成形濾波器參數、內插濾波器因子及增益、輸出中頻頻率等參數。數字信號經由D/A變換后輸出中頻模擬信號送至濾波器。Stel－1109接收來自數據終端的數據流并進行比特變換，將數據流比特b₁和b₀轉換成為碼元比特I[1:0]和Q[1:0]。碼元轉換單元將碼元比特根據調制星座圖變換為星象點。I[1:0]和Q[1:0]兩支路數據經濾波后分別進行正交調制，合成QPSK調制信號，通過低通濾波器輸出到電臺中頻輸入口。
3 實驗結果
　　該系統用于高速無線分組網中，擴頻碼片速率為4096kHz/s，圖5示出多進制正交擴頻碼經過QPSK調制輸出的中頻波形包絡及其頻譜圖。圖5(a)所示為QPSK調制信號。該信號經過Stel－1109內部濾波器濾波后，包絡有一定的起伏。圖5(b)所示為其頻譜，縱坐標每格10dB，模坐標每格2MHz。該信號經中頻對接后用QPSK方式解調，已能正確解擴和解調，證明設計方案是正確可行的。
